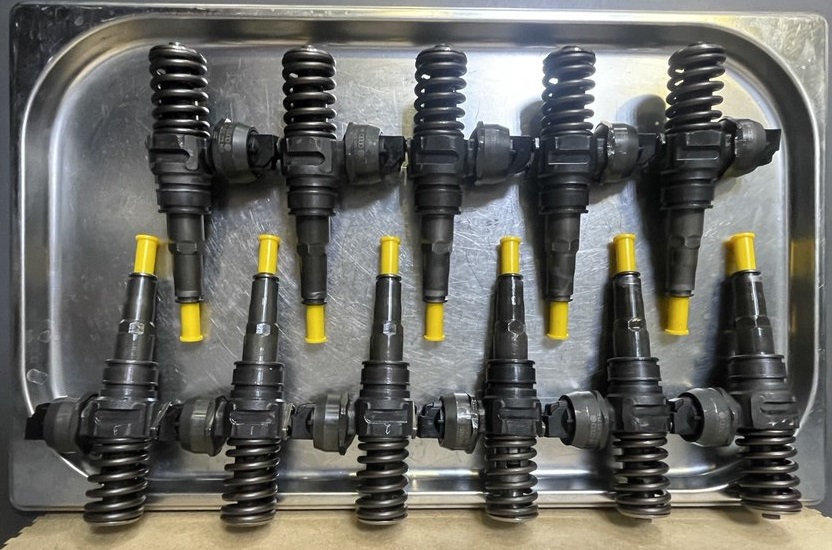

Насос-форсунки BOSCH Unit Injector различаются по поколениям и типам токовой характеристики:
Компонент 1-го поколения, тип 1; 1.1; 1.3; 1.4
- 0 414 720 0..
- 0 414 720 1..
- 0 414 720 2..
Компонент 1-го поколения, тип 1.5
- 0 414 720 3..
Компонент 2-го поколения, тип 2
- 0 414 720 4..
⤷ 0414720001 (PDE-P1/80/000S1)
⤷ 0414720002 0414720003 0414720004 (PDE-P1/80/425S4) 0414720005 (PDE-P1/80/465S5*PD) 0414720006 0414720007 (PDE-P1/80/465S7) 0414720010 (PDE-P1/80/425S10) 0414720011 (PDE-P1/80/425S11) 0414720022 (PDE-P1.3/80/465S22) 0414720035 (PDE-P1.3/80/465S35) 0414720085 (PDE-P1.3/80/465S35) 0986441501 и 0986441551 / 038130073 045130073 045130073C 038130073F 038130073L 045130073B 045130073T 045130079X 038130073D (288,0 bar) 1,4 / 1,9 TDI AJM, ATJ, AMF, (AUY — Volkswagen Bora / Colf IV) распылитель 0433175189 * DSLA150P783 STD 1417010903 (распылитель + пластина)
⤷ 0414720008 (PDE-P1/80/350S8) 0414720014 (PDE-P1/80/350S14*PD) 0414720024 (PDE-P1.3/80/350S24) 0414720036 (PDE-P1.3/80/350S36) 0414720086 (PDE-P1.3/80/350S36) 0986441503 и 0986441553 / 038130073A 1100984 1131971 1206322 XM219A543AA XM219A543AB 038130073H 038130073N 038130073AH 038130073X (288,0 bar) 1,9 TDI ANU распылитель 0433175227 * DSLA150P855 STD 1417010904 (распылитель + пластина)
⤷ 0414720009 (PDE-P1/80/360S9*PD) 0414720012 (PDE-P1/80/360S12) 0414720032 0414720033 (PDE-P1.3/80/360S33) 0414720083 (PDE-P1.3/80/360S33) 0986441502 и 0986441552 / 045130073AB 045130073D 045130073F 045130079AX (288,0 bar) 1,2 TDI (ANY VW -> 04/2000, № Автом. -> 6E..Y..010000, -> 6X..Y..070000), на AUDI не устанавливалась распылитель 0433175228 * DSLA156P856 (нет в наличии)
⤷ 0414720016 (PDE-P1/80/360S16) 0414720030 (PDE-P1/80/360S30) 0414720031 0414720034 (PDE-P1.3/80/360S34) 0414720084 (PDE-P1.3/80/360S34) 0986441505 и 0986441555 / 045130073AA 045130073J 045130073P 045130073Q 045130079BX (288,0 bar) 1,2 TDI (ANY 05/2000, VW -> № Автом. 6E..1..000001 ->, 6X..1..000001 ->), AYZ распылитель 0433175302 * DSLA156P1041 (нет в наличии)
⤷ 0414720013 (PDE-P1/80/550S13) 0414720021 (PDE-P1/80/550S21) 0414720028 (PDE-P1/80/550S28) 0414720039 (PDE-P1.3/80/550S39) 0414720089 (PDE-P1.3/80/550S39) 0986441507 и 0986441557 / 038130073G 038130073AB 038130073AA 038130073AL 038130079BX 038130079B (288,0 bar) 1,9 TDI ASZ, BPX, ARL, AVF (есть вариант с 0414720216, см VIN), AWX распылитель 0433175304 * DSLA150P1043 1417010907 (распылитель + пластина)
⤷ 0414720015 (PDE-P1/80/425S15) 0414720025 (PDE-P1.3/80/425S25) 0414720037 (PDE-P1.3/80/425S37) 0414720087 (PDE-P1.3/80/425S37) 0986441506 и 0986441556 / 038130073AJ 038130073J 038130073P 038130079CX (288,0 bar) 1,9 TDI ATD, AVB распылитель 0433175199 * DSLA150P800 1417010905 (распылитель + пластина)
0414720017 (PDE-P1/80/520S17) / 038130073K
0414720018 (PDE-P1/80/465S18) 0414720023 (PDE-P1.3/80/465S23) 0414720029 (PDE-P1/80/465S29) 0414720038 (PDE-P1.3/80/465S38) 0414720088 (PDE-P1.3/80/465S38) 0986441504 и 0986441554 / RMYM219A543AA YM219A543BA YM219A543BB 1206303 1131855 1131977 038130073AC 038130073AK 038130073R 038130073AD 038130079AX (288,0 bar) 1,9 TDI (AUY — Volkswagen Charan / Seat Alhambra / Ford Galaxy) распылитель 0433175306 * DSLA150P1045 1417010906 (распылитель + пластина)
⤷ 0414720019 (PDE-P1.1/80/520S19) 0414720131 (PDE-P1.1/80/520S231) 0414720201 (PDE-P1.1/80/520S201) 0414720204 (PDE-P1.1/80/520S204) 0414720209 (PDE-P1.1/80/520S209) 0414720214 (PDE-P1.1/80/520S214) 0414720216 (PDE-P1.1/80/520S216) 0414720231 (PDE-P1.1/80/520S231) 0414720266 (PDE-P1.1/80/520S216) 0986441560 (PDE-P1.1/80/520S216) 0986441510 (PDE-P1.1/80/520S214) / 038130073Q 038130073AN 038130073AR 038130073BA 038130073BE 038130079SX 038130079F 038130079FX 1253765 1431650 3M219A543AA (292,0 bar) 1,9 TDI AWX, BTB, ATL, AVF (есть вариант с 0414720039, см VIN), ASZ, BLT распылитель 0433175368 * DSLA150P1248 1417010910 (распылитель + пластина)
⤷ 0414720115 (PDE-P1.1/80/425S215) 0414720206 (PDE-P1.1/80/425S206) 0414720208 (PDE-P1.1/80/425S208) 0414720213 (PDE-P1.1/80/520S213) 0414720215 (PDE-P1.1/80/425S215) 0414720265 (PDE-P1.1/80/425S215) 0986441509 и 0986441559 / 038130073AG 038130073AQ 038130073AM 038130079GX 038130079DX 038130073S 038130079D (292,0 bar) 1,9 TDI AXR, AXC, AXB, AVQ, BAY, BEW, BHC, BKC, BXE, BXF, BJB, BNM, BNV, BSW, BRU распылитель 0433175367 * DSLA150P1247 1417010909 (распылитель + пластина)
0414720121 (PDE-P1.1/80/400S221) 0414720302 (PDE-P1.5/75/485S302) 0414720306 (PDE-P1.5/75/485S306) 0414720312 (PDE-P1.5/75/485S312) 0414720362 (PDE-P1.5/75/485S312) 0986441567 и 0986441517 / 038130073BK 038130073BQ 038130080AX 038130080AV 038130079LX (277,0 bar) 2,0 TDI BMM, BMP распылитель 0433175447 * DSLA150P1499 1417010925 (распылитель + пластина)
⤷ 0414720124 (PDE-P1.1/80/350S224) 0414720210 (PDE-P1.1/80/520S210) 0414720260 (PDE-P1.1/80/520S210) 0986441561 и 0986441511 / 07Z130073D 07Z130073F 07Z130073FX (292,0 bar) 2,5 TDI AXD, BLJ, AXE, BLK, BAC (есть варианты с 0414720228, см VIN), AYH распылитель 0433175343 * DSLA150P1156 1417010908 (распылитель + пластина)
0414720200 (PDE-P1.1/80/465S200)
0414720203 (PDE-P1.1/80/360S203) / 045130073R
0414720205 (PDE-P1.1/80/425S ) / 045130073L
0414720207 (PDE-P1.1/80/360S207) / 045130073S
0414720211 / 070130073K
0414720217 (PDE-P1.4/80/560S217) 0414720220 (PDE-P1.4/80/560S220) 0414720270 (PDE-P1.4/80/560S220) 0986441565 и 0986441515 / 07Z130073G 07Z130073H 07Z130073HX (277,0 bar) 5,0 TDI AJS, AYH распылитель 0433175378 * DSLA150P1272 только BOSCH 1417010911 (распылитель + пластина)
0414720218 (PDE-P1.4/80/425S218) / 038130073AE
0414720221 (PDE-P1.1/80/400S221) 0414720271 (PDE-P1.1/80/400S221) 0986441562 и 0986441512 / 038130073AP 038130079HX (292,0 bar) 2,0 SDI BDJ (Caddy) распылитель 0433175402 * DSLA156P1336 1417010912 (распылитель + пластина)
0414720222 (PDE-P1.1/80/520S222) 0414720272 (PDE-P1.1/80/520S222) 0986441569 и 0986441519 / 038130073BC 038130079MX (292,0 bar) 2,0 TDI BGW распылитель 0433175403 * DSLA150P1355 (нет в наличии)
0414720223 (PDE-P1.1/80/425S223) 0414720273 (PDE-P1.1/80/425S223) 0986441570 и 0986441520 / 038130073BF 038130079NX (292,0 bar) 1,9 TDI BEW распылитель 0433175407 * DSLA150P1362 (нет в наличии)
0414720224 (PDE-P1.1/80/350S224) 0414720232 (PDE-P1.1/80/350S232) 0414720282 (PDE-P1.1/80/350S232) 0986441564 и 0986441514 / 038130073AS 038130079J 038130080BX 038130073BR (292,0 bar) 2,0 SDI BST, BDK распылитель 0433175411 * DSLA156P1381 1417010915 (распылитель + пластина)
0414720225 (PDE-P1.1/80/560S225) 0414720275 (PDE-P1.1/80/560S225) 0986441563 и 0986441513 / 07Z130073K 07Z130073KX (292,0 bar) 4,9 TDI BKW распылитель 0433175418 * DSLA150P1426 (нет в наличии)
0414720226 (PDE-P1.1/80/465S226) 0414720276 (PDE-P1.1/80/465S226) 0986441571 и 0986441521 / 038130073BD 038130080CX (292,0 bar) 1,9 TDI BKE распылитель 0433175419 * DSLA150P1431 (нет в наличии)
0414720227 (PDE-P1.1/80/510S227) 0414720277 (PDE-P1.1/80/510S227) 0986441572 и 0986441522 / 038130073BB 038130079PX (292,0 bar) 2,0 TDI BHW распылитель 0433175428 * DSLA150P1452 (нет в наличии)
⤷ 0414720228 (PDE-P1.1/80/560S228) 0414720278 (PDE-P1.1/80/560S228) 0986441573 и 0986441523 / 070130073N 070130073NX (292,0 bar) 2,5 TDI BLJ, AXE, BPD, BPE (есть варианты с 0414720309), BLK, BAC (есть варианты с 0414720210, см VIN) распылитель 0433175429 * DSLA148P1468 1417010949 (распылитель + пластина)
⤷ 0414720229 (PDE-P1.1/80/550S229) 0414720279 (PDE-P1.1/80/550S229) 0986441574 и 0986441524 / 038130073BJ 038130079QX (292,0 bar) 2,0 TDI BPW, BRC, BRT, BUK, BWW, BSS, BVH распылитель 0433175441 * DSLA150P1489 1417010920 (распылитель + пластина)
0414720230 (PDE-P1.1/80/465S230) 0414720280 (PDE-P1.1/80/465S230) 0986441575 и 0986441525 / 038130073BH 038130079RX (292,0 bar) 1,9 TDI BKE, BSV, BPZ распылитель 0433175442 * DSLA150P1490 1417010921 (распылитель + пластина)
0414720300 (PDE-P1.5/75/…S300)
⤷ 0414720303 (PDE-P1.5/75/350S303) 0414720307 (PDE-P1.5/75/350S307) 0414720313 (PDE-P1.5/75/350S313) 0414720363 (PDE-P1.5/75/350S313) 0986441568 и 0986441518 (PDE-P1.5/75/350S307) / 038130073BL 038130073BN 038130079TX (277,0 bar) 1,9 TDI BLS, BMT, BXJ, BSU, BRR, BRM, BRS, BNM, BNV распылитель 0433175444 * DSLA150P1491 1417010926 (распылитель + пластина)
⤷ 0414720304 (PDE-P1.5/75/380S304) 0414720308 (PDE-P1.5/75/380S308) 0414720314 (PDE-P1.5/75/380S314) 0414720364 (PDE-P1.5/75/380S314) 0986441577 и 0986441527 / 038130073BM 038130073BP 038130080X (277,0 bar) 1,4 1,9 TDI BRB, BVK, BMS, BNM, BNV, BWB распылитель 0433175448 * DSLA150P1508 1417010927 (распылитель + пластина)
0414720305 (PDE-P1.5/75/465S305) 0414720311 (PDE-P1.5/75/465S311) 0414720361 (PDE-P1.5/75/465S311) 0986441576 и 0986441526 / 07Z130073S 07Z130073T 07Z130073TX (277,0 bar) 5,0 TDI BLE, BWF распылитель 0433175437 * DSLA150P1485 1417010924 (распылитель + пластина)
⤷ 0414720309 (PDE-P1.5/75/485S309) 0414720359 (PDE-P1.5/75/485S309) 0986441578 и 0986441528 / 07Z130073N 07Z130073NX (277,0 bar) 2,5 TDI BPC, CBWA, (ограниченно на Touareg BPE) распылитель 0433175460 * DSLA150P1585 1417010922 (распылитель + пластина)
⤷ 0414720310 (PDE-P1.5/75/380S310) 0414720360 (PDE-P1.5/75/380S310) 0986441579 и 0986441529 / 070130073R 070130073RX (277,0 bar) 2,5 TDI BNZ распылитель 0433175461 * DSLA150P1586 1417010923 (распылитель + пластина)
0414720320 (PDE-P1.5/75/380S320)
0414720400 (PDE-P2/80/550S400)
⤷ 0414720401 (PDE-P2/80/475S401) 0414720402 (PDE-P2/80/475S402) 0414720403 (PDE-P2/80/475S403) 0414720404 (PDE-P2/80/475S404) 0414720453 (PDE-P2/80/475S403) 0414720454 (PDE-P2/80/475S404) 0986441566 и 0986441516 и 0986441580 и 0986441530 / 03G130073 03G130073B 03G130073BX 03G130073G 03G130073GX MN980235 (263,0 bar) 2,0 TDI AZV, BKD, BVG, BVF, BNA, BRF, BLB, BRE, BSY распылитель 0433175379 * DSLA152P1287++ 1417010929 (распылитель + пластина) (болт WHT003179 — 8 шт комплект)
Корпуса:
- 005 007 009 013 014 015 016 018 028 029 030 034 035 036 037 038 039 083 084 085 086 087 088 089 304
- 210 215 216 221 223 225 226 228 231 232 260 265 266 271 273 275 276 278 282
- 217 220 270
- 222 227 229 230 272 277 279 280
- 121 124 309 310 311 312 313 314 359 360 361 362 363 364
Распылители:
- DSLA148P1468 (560) 0433175429 на 0414720228
- DSLA150P783 (465) 0433175189 на 0414720035, 0414720007
- DSLA150P855 (350) 0433175227 на 0414720036
- DSLA150P800 (425) 0433175199 на 0414720037
- DSLA150P1045 (465) 0433175306 на 0414720038
- DSLA150P1043 (550) 0433175304 на 0414720039, 0414720028
- DSLA150P1156 (520) 0433175343 на 0414720210
- DSLA150P1247 (425) 0433175367 на 0414720215
- DSLA150P1248 (520) 0433175368 на 0414720216
- DSLA150P1272 (560) 0433175378 на 0414720220
- DSLA150P1355 (520) 0433175403 на 0414720222
- DSLA150P1362 (425) 0433175407 на 0414720223
- DSLA150P1426 (560) 0433175418 на 0414720225
- DSLA150P1431 (465) 0433175419 на 0414720226
- DSLA150P1452 (510) 0433175428 на 0414720227
- DSLA150P1489 (550) 0433175441 на 0414720229
- DSLA150P1490 (465) 0433175442 на 0414720230
- DSLA150P1585 (485) 0433175460 на 0414720309
- DSLA150P1586 (380) 0433175461 на 0414720310
- DSLA150P1485 (465) 0433175437 на 0414720311
- DSLA150P1499 (485) 0433175447 на 0414720312
- DSLA150P1491 (350) 0433175444 на 0414720313
- DSLA150P1508 (380) 0433175448 на 0414720314
- DSLA152P1287++ (475) 0433175379 на 0414720404
- DSLA156P1041 (360) 0433175302 на 0414720030
- DSLA156P856 (360) 0433175228 на 0414720033, 0414720009
- DSLA156P1336 (400) 0433175402 на 0414720221
- DSLA156P1381 (350) 0433175411 на 0414720224
Маркировка насос-форсунок, на примере PDE-P1/80/425S4
- Р1 — токовые характеристики электромагнитного клапана
- 80 — диаметр плунжера в мм
- 425 — характеристика распылителя (калибровка жиклера в корпусе по пропускной способности)
- S4 — номер конструкторской документации

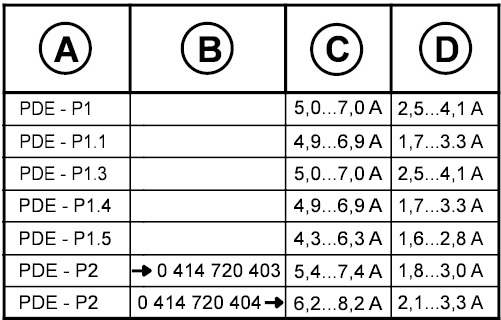

Токовые характеристики электромагнитного клапана Р1 в таблице ED101295
Где, A — содержание маркировки изделия Bosch; B — номер насос-форсунки Bosch; C — ток включения; D — ток выключения.

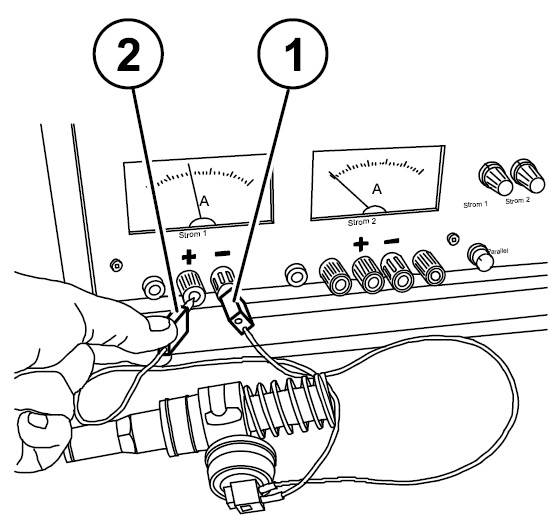

В старом варианте проверки насос-форсунок на ток открытия/закрытия необходимо при помощью потенциометра на стабилизаторе напряжения медленно повышать силу тока, пока не раздастся отчетливый звук включения электромагнитного. датчика высокого давления. Зафиксировать значения в момент «сработки» электромагнита, это «С — ток открытия (включения)». Ток закрытия D (выключения) замеряется в обратном порядке, медленно снижая силу тока до отчетливого звука включения электромагнитного. датчика высокого давления. Также фиксируется в моменте значения на приборе. В новом оборудовании проверка проводится в автоматическом режиме.
Соблюдайте полярность на соединительных проводах 1 и 2.
При несоответствии значений измерения указанным заданным значениям необходимо повторить проверку. Повторное расхождение значений измерения с заданными значениями говорит о тугом ходе в корпусе клапана. Надо разобрать электромагнитный блок и найти причину тугого хода. Это может быть как грязь, так и износ! Если насос-форсунка не проходит тест на токи открытие/закрытие (включение/выключение), дальнейший ремонт нецелесообразен.
Замена иглы магнитного клапана (позиция 6) и доработка направляющего отверстия невозможны! При наличии повреждений или следов износа необходимо заменить насос-форсунку.

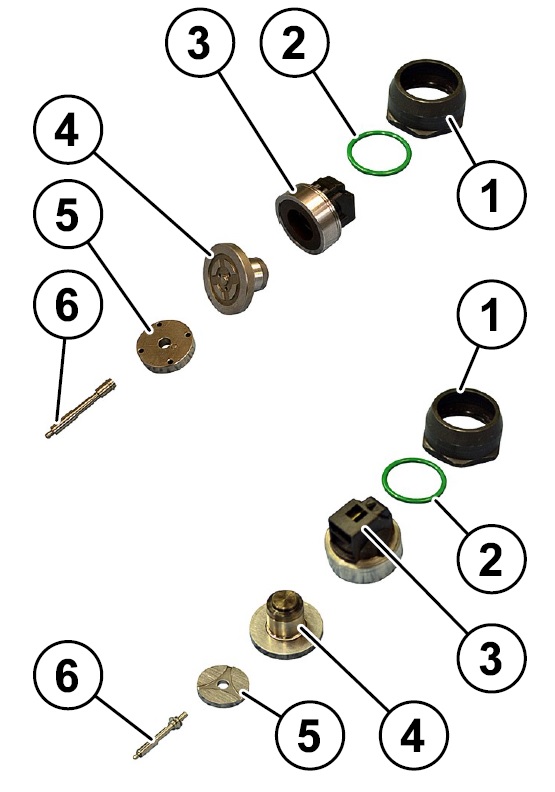

1 — накидная гайка.
2 — уплотнительное кольцо круглого сечения.
3 — горшковый магнитный сердечник.
4 — подъемный магнит.
5 — направляющий шкив.
6 — игла электромагнитного клапана.
ВНИМАНИЕ — не пытайтесь самостоятельно разобрать насос-форсунку, это может привести к порче корпуса и дальнейшей утилизации агрегата. Для демонтажа/монтажа используется специальное оборудование.

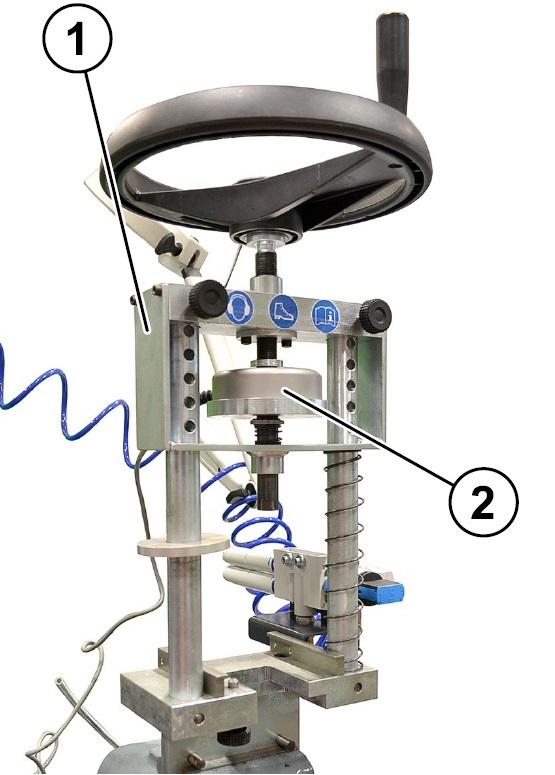

1 — стапель; 2 — датчик усилия.
